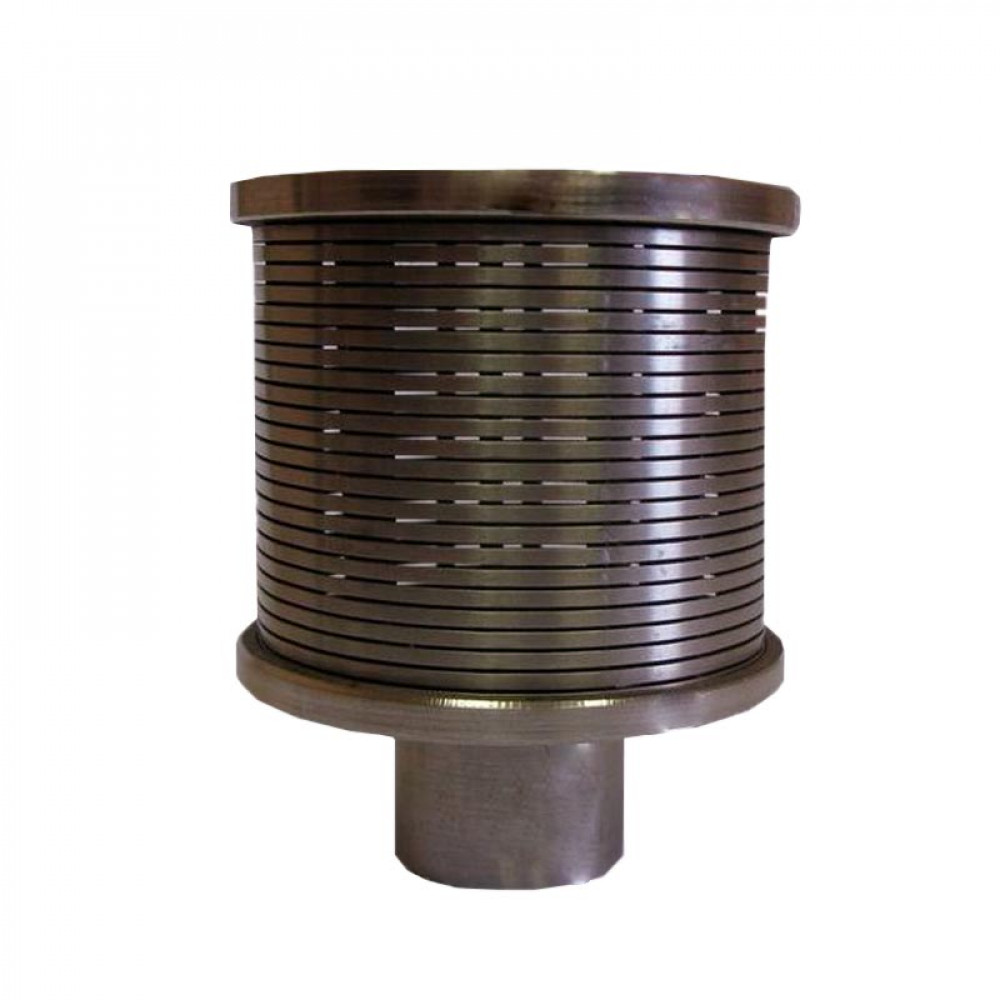

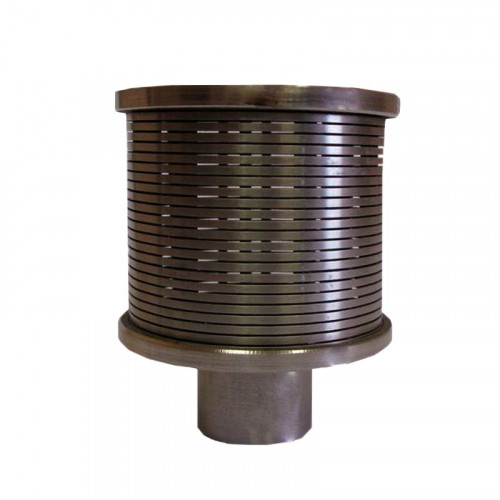

Колпачки марки ФЭЛ (фильтроэлементы) четвертого исполнения

Щелевые колпачки ФЭЛ (фильтроэлементы) четвертого исполнения – это высокотехнологичные комплектующие для дренажно-распределительных устройств (ДРУ) фильтров систем водоподготовки. Их главная особенность – диффузорное расширение щели, достигаемое за счет применения проволоки специального треугольного сечения.

Конструктивные особенности

В основе ФЭЛ четвертого исполнения лежит каркасно-проволочная конструкция. Она создается путем намотки проволоки треугольного сечения на стрингеры (продольные стержни) треугольного, прямоугольного или круглого сечения. В каждой точке касания проволоки со стрингером осуществляется сварка, что обеспечивает высокую прочность изделия.

Применение проволоки специального треугольного сечения позволяет получать щелевой зазор, расширяющийся вглубь. Проволока с заостренными концами и диффузорное расширение щели обеспечивают особые гидравлические свойства. Такая конструкция практически полностью исключает забивание колпачка мелкими фракциями фильтрующего материала и различными примесями.

Кроме того, данная конструкция способствует образованию над щелью так называемых «мостиков» из частиц фильтрующего материала (эффект Коберли), что дополнительно предотвращает забивание.

Преимущества

Коррозионная стойкость: Изготавливаются из высококачественной нержавеющей стали марки 12Х18Н10Т и её аналогов, что обеспечивает повышенную стойкость в агрессивных средах.

Низкое гидравлическое сопротивление: Благодаря оптимальной конструкции, гидравлическое сопротивление (от 0,016 МПа) можно не учитывать при расчетах.

Высокая пропускная способность: Обеспечивается большой площадью живого сечения.

Полное исключение выноса загрузки: Конструкция гарантирует, что фильтрующий материал не попадет в дренажную систему.

Высокая механическая прочность: Каркасно-проволочная конструкция с точечной сваркой обеспечивает надежность и длительный срок эксплуатации.

Широкий диапазон фильтрации: Стандартная ширина щели составляет 0,2±0,05 мм (для ионитных фильтров) и 0,4±0,05 мм (для осветлительных фильтров), возможны другие размеры по запросу.

Технические характеристики

Обозначение	Ширина щели,мм (допуск 0,05)	S фильтр., мм2	Размер
			D	H
ФЭЛ-0,2-18-4-Н-K3/4B	0,2±0,05	1800	104	90
ФЭЛ-0,4-27-4-Н-K3/4В	0,4±0,05	2700	104	90
ФЭЛ-0,2-8,7-4-Н-K3/4В	0,2±0,05	870	80	90
ФЭЛ-0,4-15-4-Н-K3/4B	0,4±0,05	1500	80	90

Область применения

Колпачки ФЭЛ четвертого исполнения широко используются в различных отраслях промышленности:

Теплоэнергетика: системы химической водоочистки (ХВО) котельных и ТЭЦ;

Водоподготовка: ионитные (ФИП) и осветлительные (ФОВ) фильтры для очистки питьевой и технической воды;

Нефтехимическая и нефтеперерабатывающая промышленность;

Металлургия;

Атомная промышленность (в усиленном исполнении).

Как заказать

Чтобы приобрести щелевые колпачки ФЭЛ четвертого исполнения, свяжитесь с отделом продаж Группы компаний «Энергия» по телефону 8-800-700-97-31 или оформите заявку на сайте. Мы поможем подобрать необходимый типоразмер, рассчитаем стоимость и организуем доставку в любой регион России и страны ближнего зарубежья.
