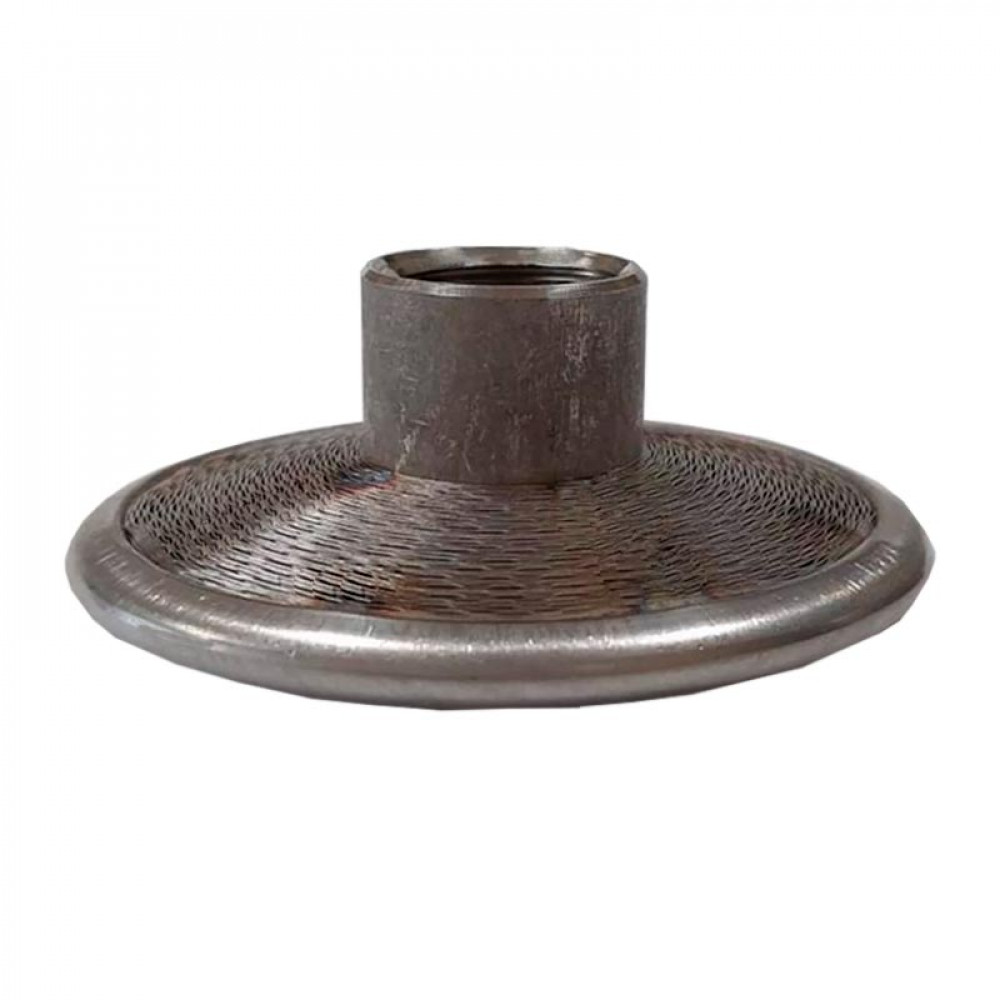

Колпачки марки ФЭЛ (фильтроэлементы) второго исполнения

Щелевые колпачки ФЭЛ (фильтроэлементы) второго исполнения – это высоконадёжные комплектующие, предназначенные для установки в дренажно-распределительные устройства (ДРУ) промышленных фильтров систем водоподготовки. Изделия обеспечивают эффективное отделение фильтруемой жидкости (воды или регенерационного раствора) от фильтрующего материала и её равномерный отвод.

Конструктивные особенности

Колпачки ФЭЛ второго исполнения представляют собой цельносварную конструкцию, состоящую из корпуса, присоединительного штуцера и фильтрующего блока. Отличительной чертой данного исполнения является нижнее расположение фильтрующей поверхности (фильтроблока) – щелевая сетка, задерживающая фильтрующий материал, находится снизу. Такое конструктивное решение оптимизирует процесс сбора и отвода фильтрата в системах с восходящим потоком, обеспечивая максимальную эффективность фильтрации.

На конце колпачка расположен штуцер, который может иметь наружную резьбу G3/4 для удобного и надёжного монтажа на сборно-распределительное устройство фильтра.

Преимущества

Коррозионная стойкость: Изготавливаются из высококачественной нержавеющей стали марки 12Х18Н10Т и её аналогов, что обеспечивает повышенную стойкость в агрессивных средах и долговечность.

Низкое гидравлическое сопротивление: Благодаря щелевой конструкции колпачки обладают низким гидравлическим сопротивлением (от 0,016 МПа), что позволяет не учитывать его при гидравлических расчётах фильтров.

Высокая механическая прочность: Цельносварная конструкция из нержавеющей стали обеспечивает надёжность и длительный срок эксплуатации.

Широкий диапазон фильтрации: Размер щелей может варьироваться от 0,1 до 0,6 мм. В серийных изделиях наиболее распространены щели 0,2±0,05 мм и 0,4±0,05 мм.

Технические характеристики

Обозначение	Ширина щели,мм (допуск 0,05)	S фильтр., мм2	Размер
			D	H
ФЭЛ-0,2-3,8-2-НG1/2H	0,2±0,05	380	52	30
ФЭЛ-0,2-8,4-2-Н-G1/2B	0,2±0,05	840	74	32
ФЭЛ-0,2-17-2-Н-K3/4B	0,2±0,05	1700	100	46
ФЭЛ-0,4-11-2-Н	0,4±0,05	1100	74	40
ФЭЛ-0,4-13-2-Н-G1/2B	0,4±0,05	1300	74	40
ФЭЛ-0,4-26-2-Н-G3/4B	0,4±0,05	2600	100	40

Область применения

Колпачки ФЭЛ второго исполнения широко используются в различных отраслях промышленности:

Теплоэнергетика: системы химической водоочистки (ХВО) котельных и ТЭЦ;

Водоподготовка: ионитные, механические и сорбционные фильтры для очистки питьевой и технической воды;

Нефтехимическая и нефтеперерабатывающая промышленность;

Пищевая и целлюлозно-бумажная промышленность;

Металлургия – установка в сборно-распределительные устройства фильтров.

Как заказать

Чтобы приобрести щелевые колпачки ФЭЛ второго исполнения, свяжитесь с отделом продаж Группы компаний «Энергия» по телефону 8-800-700-97-31 или оформите заявку на сайте. Мы поможем подобрать необходимый типоразмер, рассчитаем стоимость и организуем доставку в любой регион России и страны ближнего зарубежья.
